一、实验目的

为评价BTA 复合缓蚀剂对无氧铜片的缓蚀性能以及杀生剂“1227”对缓蚀剂性能的影响，“1227”作为一种阳离子型季铵盐杀菌剂，对厌氧型细菌具有较强的杀菌作用，并广泛用于工业水处理工程中。

本次做了三个对比实验，测试结束后，分别计算样品的腐蚀速率，以评价两种缓蚀剂的缓蚀效果。

（1）无氧铜片在蒸馏水中的极化曲线；

（2）无氧铜片在1 g/L BTA复合缓蚀剂中的极化曲线；

（3）无氧铜片在1g/L BTA复合缓蚀剂+50mg/L杀生剂“1227”中的极化曲线。

二、实验体系

本实验采用CS350电化学工作站进行极化曲线测试。参比电极为饱和甘汞电极（SCE），辅助电极为铂片（Pt），工作电极为无氧铜片。工作电极一端用0.5 mm²电线焊接，使用703硅橡胶对焊点进行密封，整个工作电极暴露面积约为3.5 cm²，工作电极经无水乙醇和丙酮进行脱脂干燥处理。

实验溶液采用纯净水配制, 采用100 mL烧杯作为实验容器。当E_corr达到稳定状态后（一般以在1min内电位变化不超过1mV视为稳态），选择测试方法“动电位扫描”进行极化曲线测试，扫描速率0.5 mV/s。

三、数据分析

实验结果如图1、2、3所示，拟合计算出腐蚀体系的四个主要参数v_corr，i_corr，b_a，b_c，其中v_corr为腐蚀速率，i_corr为腐蚀电流密度，单位A/cm²，b_a，b_c分别为阳极和阴极的塔菲尔斜率，单位为V/dec。

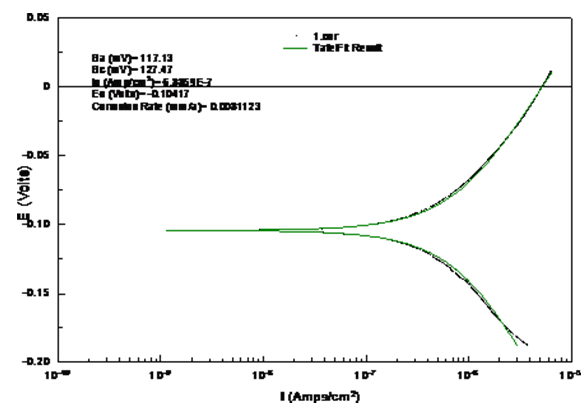

图1. 无氧铜片在蒸馏水水中的极化曲线

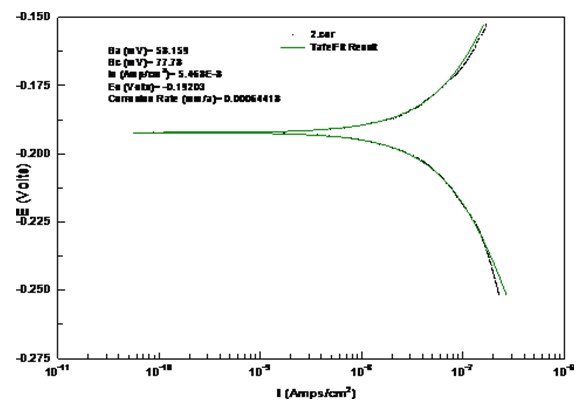

图2. 无氧铜片在1g/L BTA复合缓蚀剂中的极化曲线

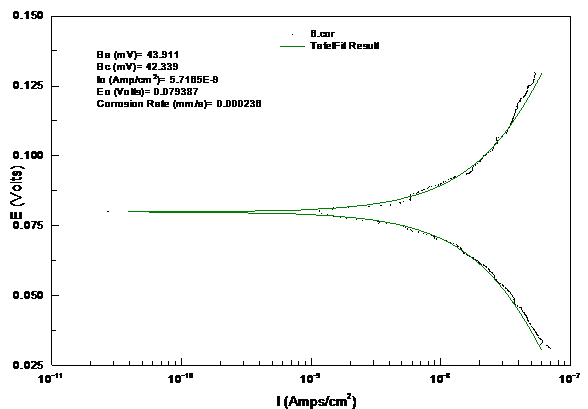

图3. 无氧铜片在1g/L BTA复合缓蚀剂与50mg/L杀生剂1227混合溶液中的极化曲线

图1显示无氧铜片在纯净水中的腐蚀速率为8.1 mm/a。图2显示无氧铜片在1g/L BTA复合缓蚀剂中的腐蚀速率为0.64 mm/a，可见BTA复合缓蚀剂明显抑制了无氧铜片的腐蚀速率。缓蚀效率为92%，其效果明显。从图3来看，无氧铜片在1 g/L BTA复合缓蚀剂与50 mg/L杀生剂1227混合溶液中的腐蚀速率为0.24 mm/a，可见杀生剂1227对BTA复合缓蚀剂的缓释性能无负面影响，反而增强了BTA复合缓蚀剂的缓蚀效率，使其缓蚀效率从92%提高到97%。。
四、实验结论

将BTA复合型缓蚀剂与“1227”杀生剂复合使用后，不仅能有效抑制循环水中的细菌的生长，且二者之间具有一定的协同作用，提高了缓蚀效率。
