一、实验目的

本实验用于测量两种金属植入体在模拟生理溶液中的耐蚀能力，金属植入体为一编织丝网盘，分为采用黑色和蓝色两种表面处理工艺，丝网盘的根部采用“703”硅橡胶进行密封，其引出导线采用热缩管进行密封。
二、实验准备

参比电极：饱和甘汞电极

辅助电极：铂电极

工作电极：金属丝网盘（黑色和蓝色）

试验溶液：pH为7.4的模拟生理溶液

试验步骤：将辅助电极、参比电极、盐桥、排气管插入到500 mL电解池中，向电解池中充入模拟生理溶液350 mL，最后将电解池置入37 ℃的水浴锅中，向模拟生理溶液中通入N₂ 30 min后，用乳胶堵头封闭排气管，避免氧气再次进入。
三、测试结果与分析

开启CS350M电化学工作站，启动CS Studio软件，进行开路电位监测，待开路电位稳定后开始进行钝化曲线的测量，扫描区间为-0.1 ~+1 V（相对开路电位），并设置当阳极电流大于100 mA/cm²，电位扫描方向回扫，参数设置图见图1，测量结果如图2所示。

图1. 动电位扫描参数设置界面

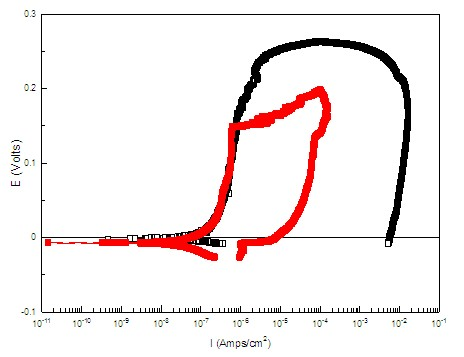

图2. 两种材料的钝化曲线结果

从图2可以看出，红色曲线试样的击穿电位为0.14754 V，开路电位为-0.00734 V，黑色曲线试样的击穿电位为0.24004 V，开路电位为-0.00222 V。红色曲线的击穿电位低，说明该试样的耐点蚀能力低于黑色试样，但红色试样的回扫曲线较黑色试样在回扫时所形成的滞后环面积小，表明红色丝网盘材料在钝化膜破坏后，能较快地修复破损区域，即其自我修复能力较强。
