功率放大器

<
>
CS2020B功率放大器

连接M系列电化学工作站,可将电流扩大到±20A,满足低阻的电池、电芯等体系测试。

● 20A大电流,适用于燃料电池、圆柱电池、软包电池、电芯测试

● 恒流阻抗测试技术,特别适合超低阻抗测试

● 恒电位控制范围:±10V

● 槽压输出:±13V

联系我们
咨询电话
027-67849450
分享:
浏览:0
相关应用
联系在线客服
全国服务热线:13971066778
13971066778(微信同号)

关注微信公众号

产品介绍

常规的CS系列电化学工作站能实现2A的电流输出。当需要大电流输出时,可以通过常规系列的电化学工作站与CS2020B电流放大器组合来实现,仅需简单的电缆连接,操作简单。

增配了电流放大器的电化学工作站可支持储能、电解、电镀等领域的应用。

当不连接电流放大器时,仪器可以作为常规电化学工作站使用,其指标性能请详阅《CS系列电化学工作站 (单通道) 》。

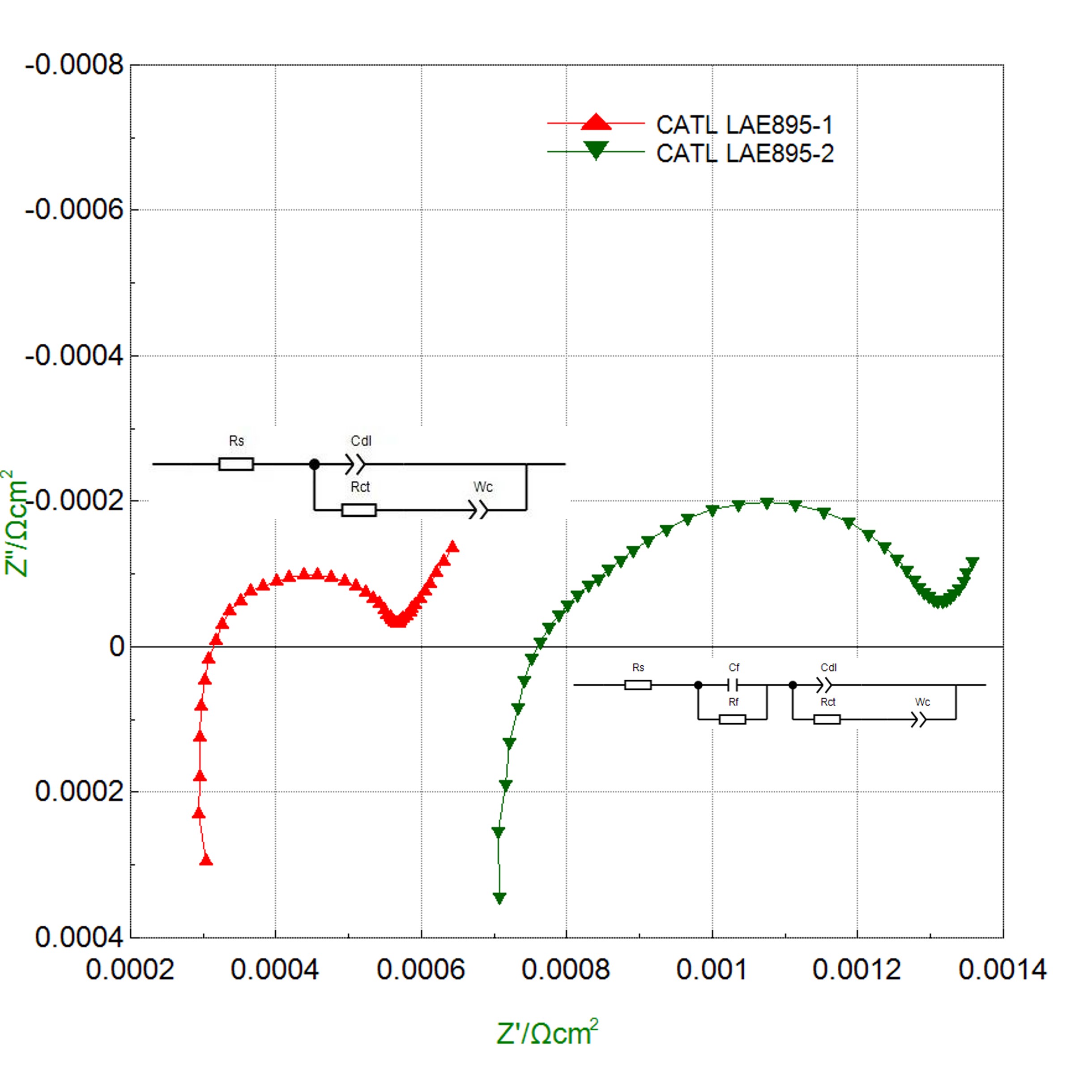

超低阻电芯测试结果


资料下载:CS2020B功率放大器

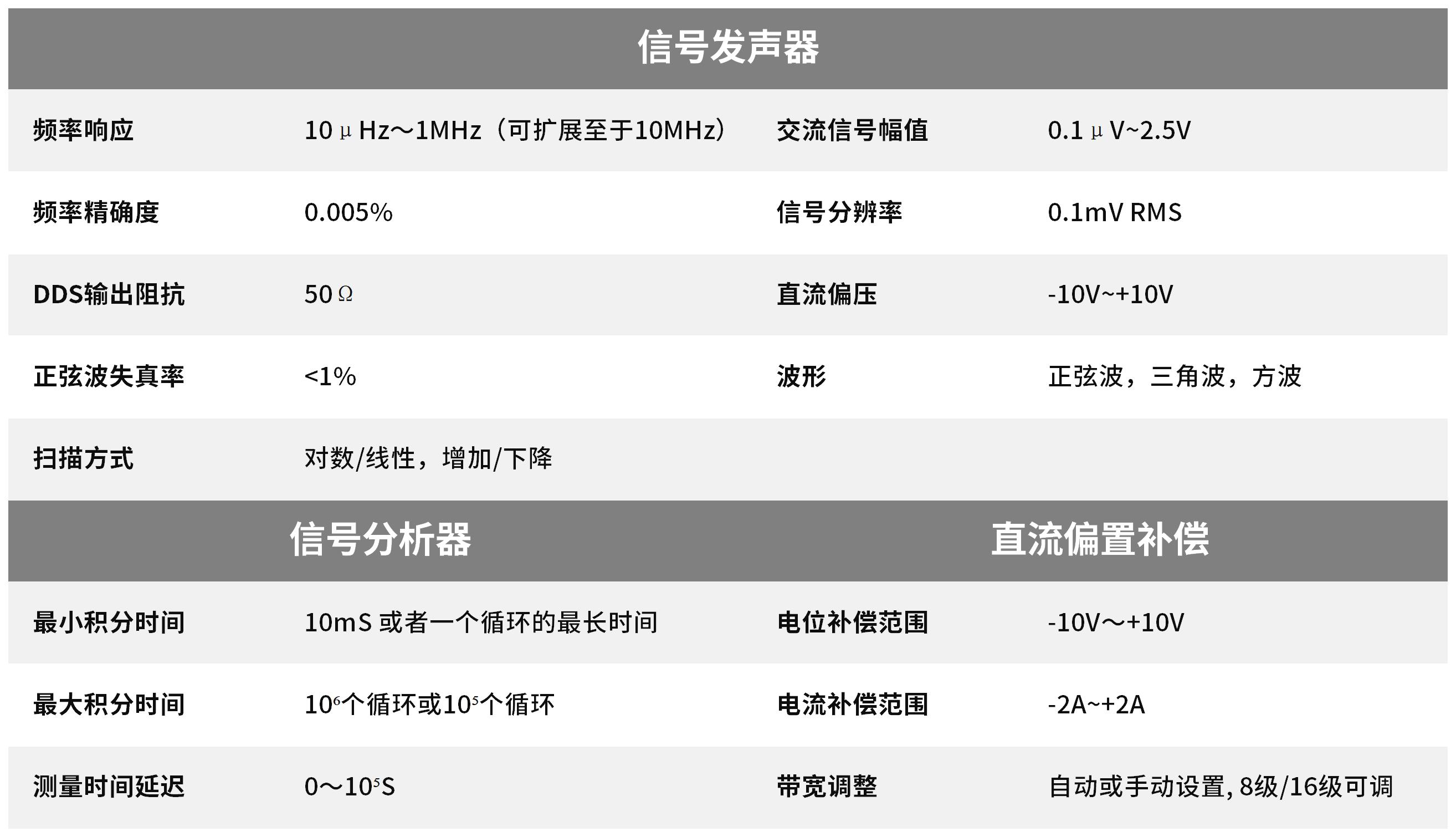

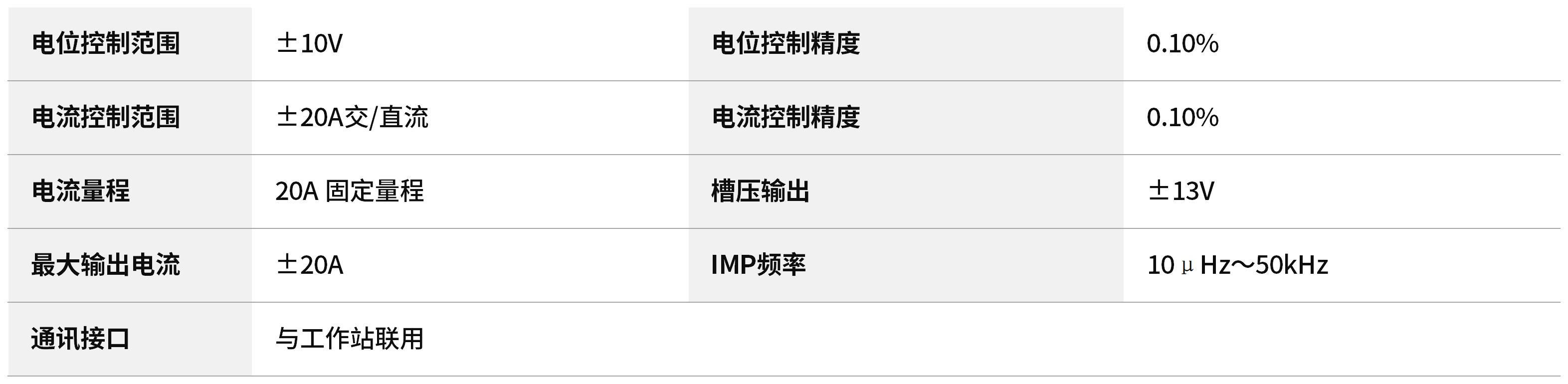

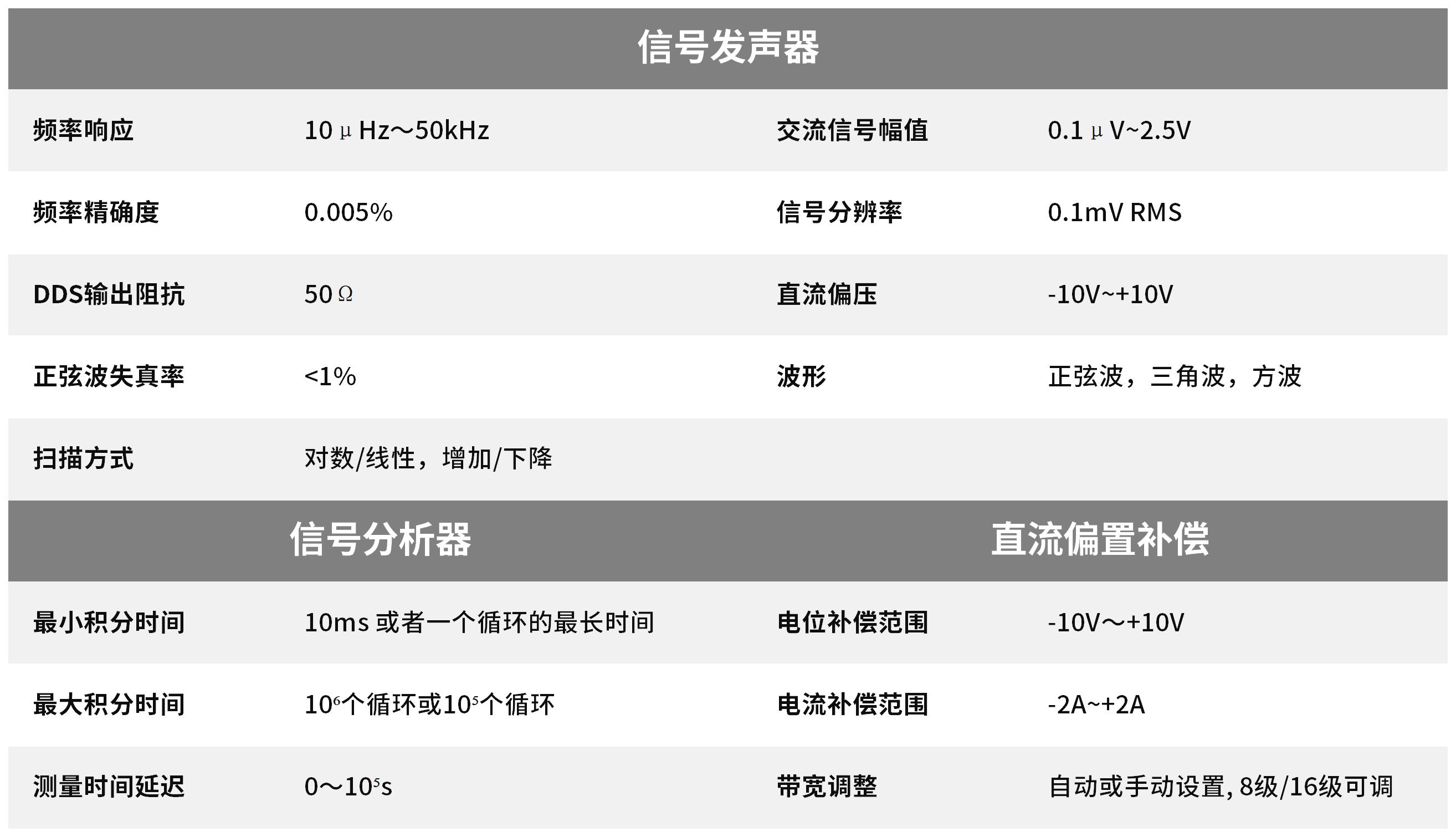

技术指标

关键性能指标
1)电位范围:±10V
2)电位量程:共用主机电位量程
3)电流范围:±20A
4)电流量程:20A固定量程
5)槽压范围:±13V(输出±20A极限电流时,由于内部压降增大,最大可输出±10V@20A)
6)交流阻抗频率范围:≤50KHz
7)通信方式:RS485



仪器配置

1仪器主机1台

2CS Studio测试与分析软件1套

3220V电源线1条

4)DB9母对母串口线1条(1.5米)(通讯连接线)
5)DB15母对母金属壳连接线1条(1.5米)(电极连接线)
6)CS2020B 电位采样线1条
7)CS2020B 专用电极电缆线1条(鳄鱼夹)
8)CS2020B 专用电极电缆线1条(螺纹接口)
9)CS2020B 大功率模拟电解池1个
10)电源适配器1个(适配模拟电解池)


功能方法
该扩展器必须与M系列电化学工作站一起使用,与主机共用功能方法。
