镁合金试样极化曲线测量
来源：科思特仪器
发布时间：2016-05-27
浏览人次：0
采用CS350M电化学工作站，测定试样在25℃，3.5%NaCl水溶液中的阳极极化曲线。参比电极为饱和甘汞电极，辅助电极为铂电极，研究电极为某大学提供的Mg合金试样，其中一个表面镀膜，另外一个为基体材料(没有沉积钝化膜)，参数设置见图1，其有效暴露面积为1.7 cm2，扫描速度均为5mV/s。测量结果见图2所示。
图1.参数设置图

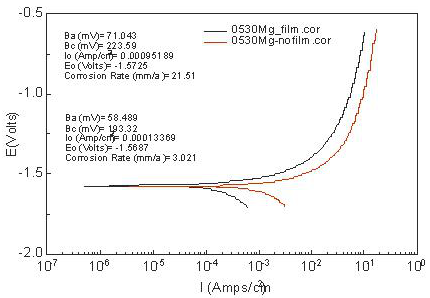

图2 镁合金试样极化曲线图
（黑线为镀膜试样，红色虚线为基体试样，其腐蚀速率已经列于图中）
从图2来看，两种试样的阳极极化行为并没有太大的差异，均没有文献[1]中出现的明显的钝化区间。不过，从计算结果来看，有沉积膜的试样其腐蚀速率为 3.02mm/a而无沉积膜的试样其腐蚀速率为 21.5mm/a，可见沉积膜的确抑制了镁合金的腐蚀。前者仅为后者的1/7。Copyright By © 2008~2024 武汉科思特仪器股份有限公司 版权所有 鄂ICP备07502907号-1
- 友情链接
