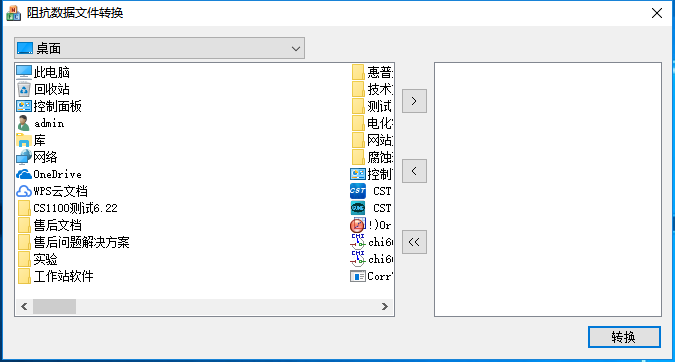

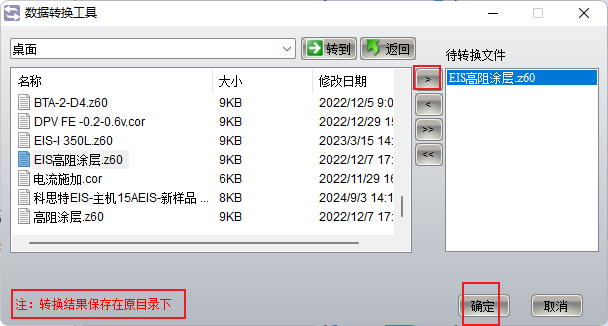

1、首先打开阻抗数据文件格式转换工具，如下图1，默认打开桌面上的数据。 2、选择数据文件，点击转换，即会提示转换完毕，转换后的数据结果即以相同文件名，以TXT文档的格式保存在同一文件夹中，TXT文档中包含频率、实部、虚部、阻抗模值、相位角这些参数。 3、Origin中作nyquist图步骤。

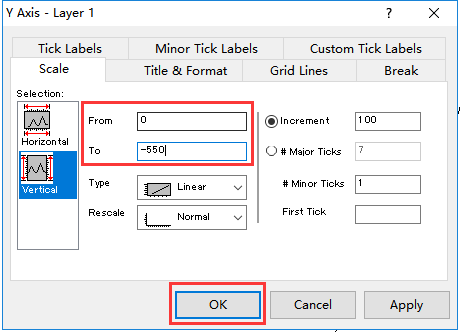

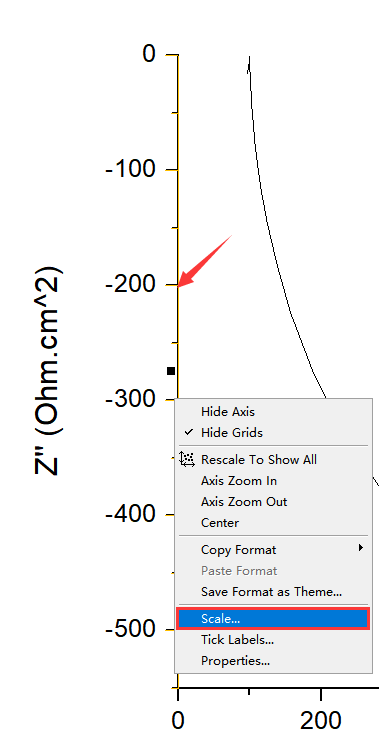

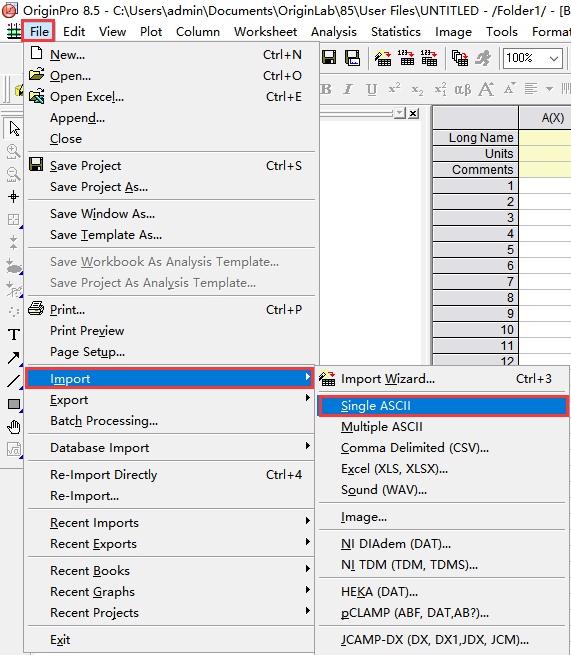

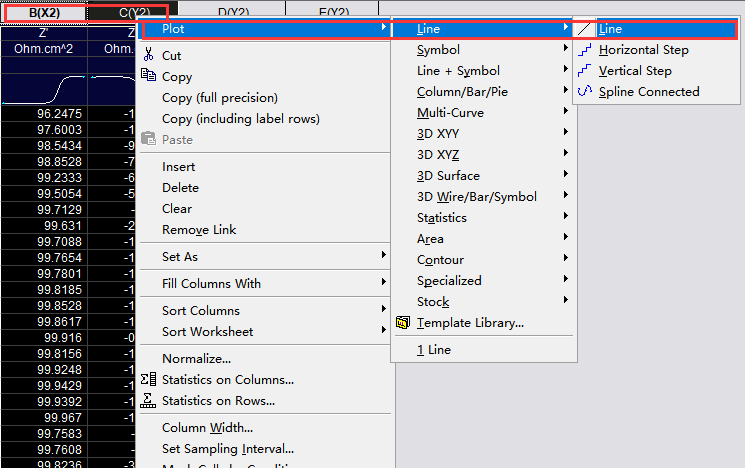

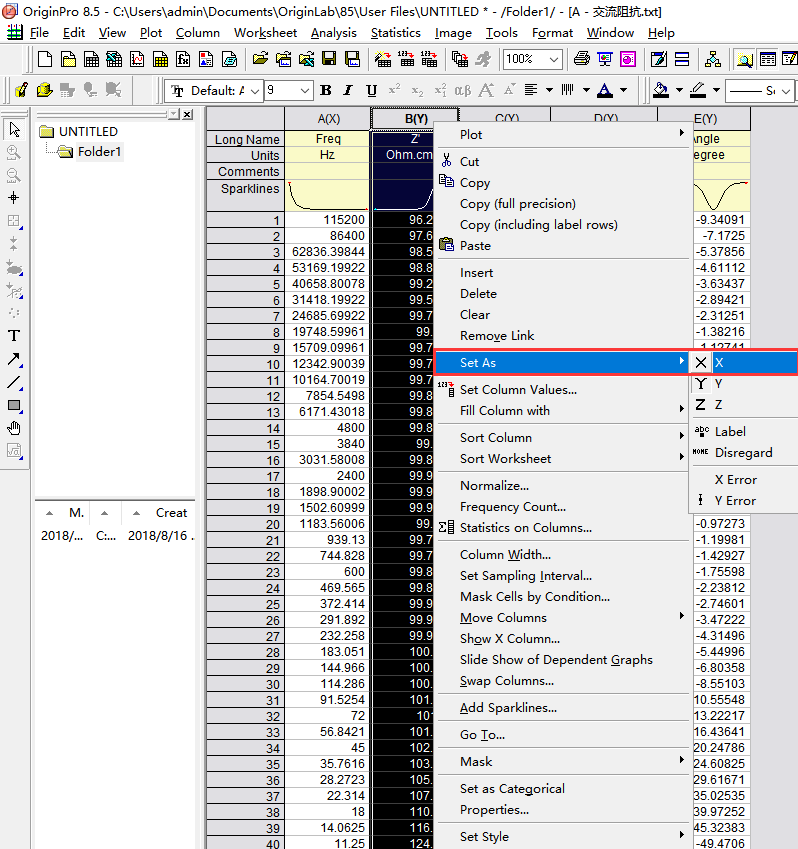

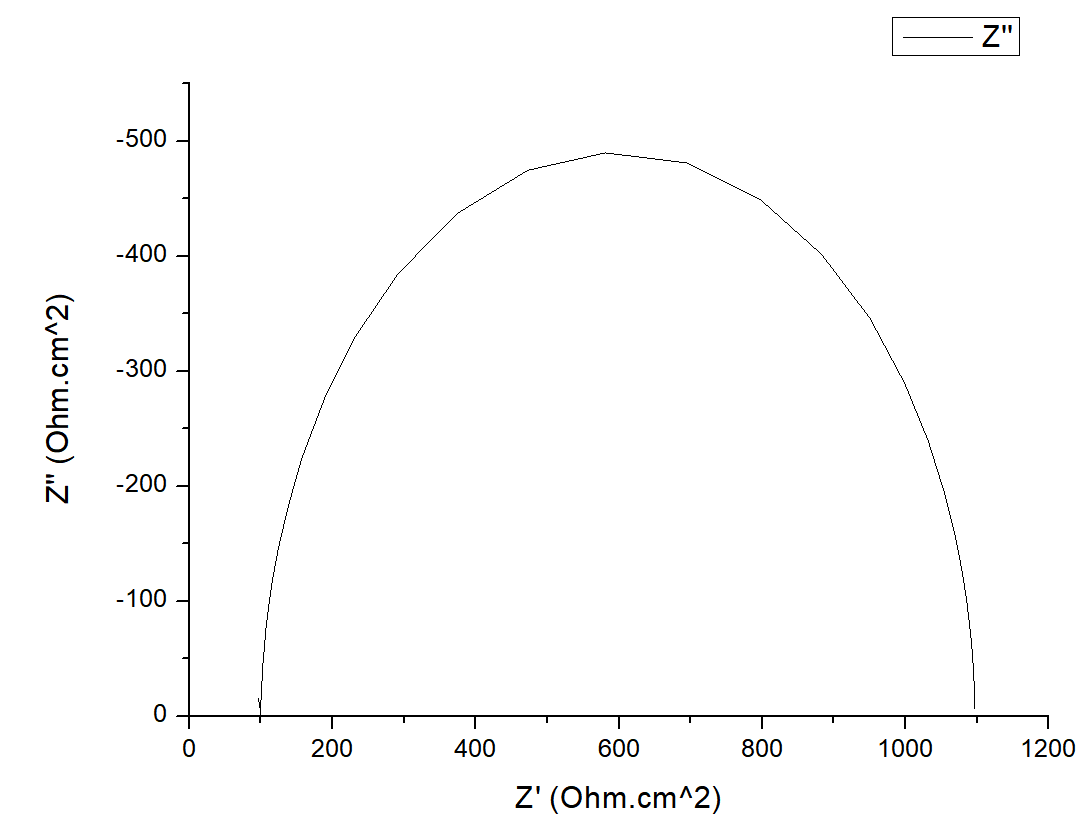

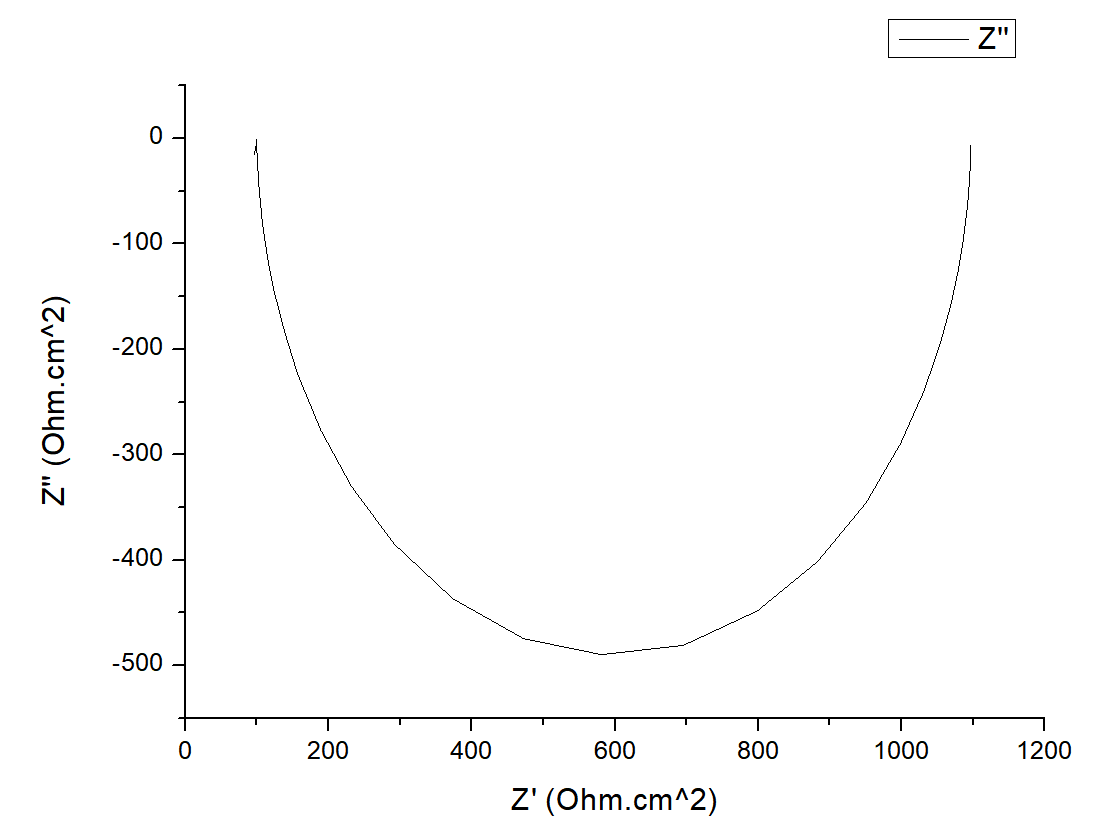

A、点击“file”—“import”—“single ASCLL”导入数据文件； B、选中B列数据右击，“Set as”—“X”即将B列设为X轴数据。 C、选中B、C两列数据，右击，选择“plot”—“line”—“line”，即可作出图形，如图5右图。 D、选中纵坐标，右击，选中scale,可以调整纵坐标显示范围。如下图设置from 0 to -550，图形即变为负轴朝上的图形，其他对图形操作可查阅origin操作相关文档。
