数据文件如何导入Origin作图？
来源：科思特仪器
发布时间：2019-01-04
浏览人次：0
1. 将阻抗数据导入Origin作图。
,找到.z60后缀的原始数据文件，右键选中文件→打开方式→记事本，即可看到txt格式的数据。

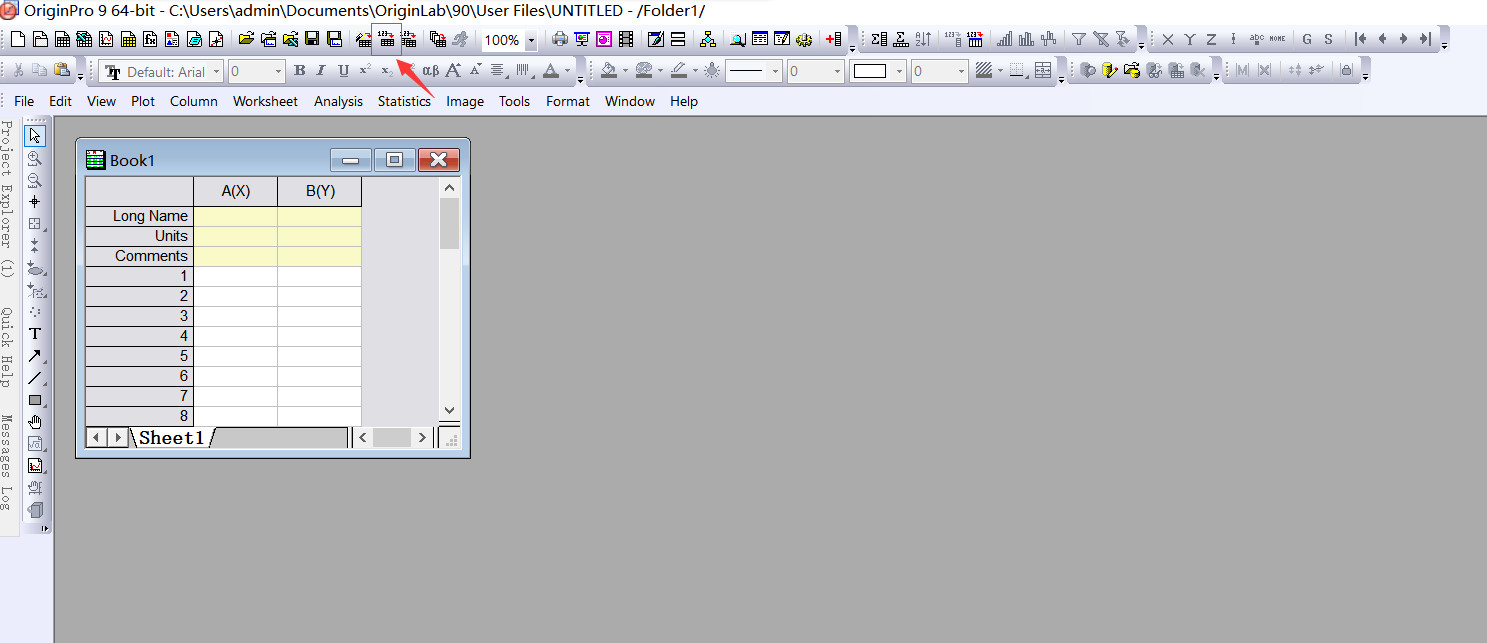

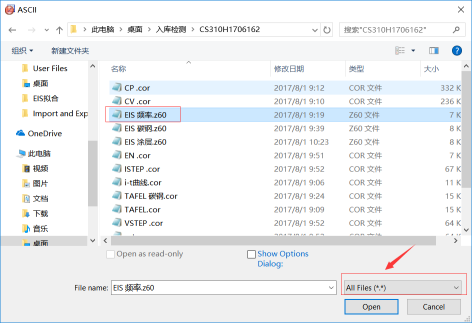

打开Origin后，点击Import Single ASCII，打开文件夹，注意有时需要选择All files才能看到阻抗的数据文件。

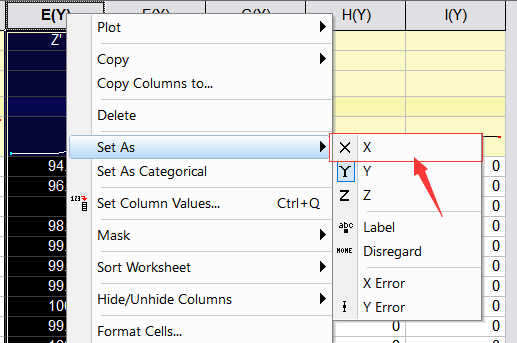

导入数据后，只需要用到Z’和Z’’的值。因此，设定E（Y）轴为X轴，F（Y）轴为Y轴。
因阻抗虚部为负值，作图时坐标轴会反向，需要将Z’’取值来作图。

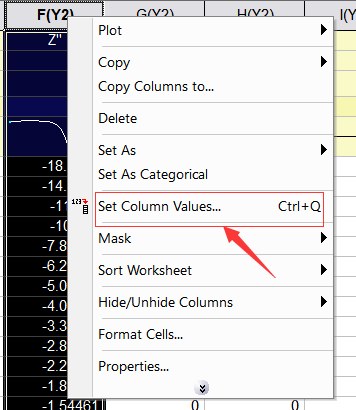

右键Z’’栏选择Set Column Values。

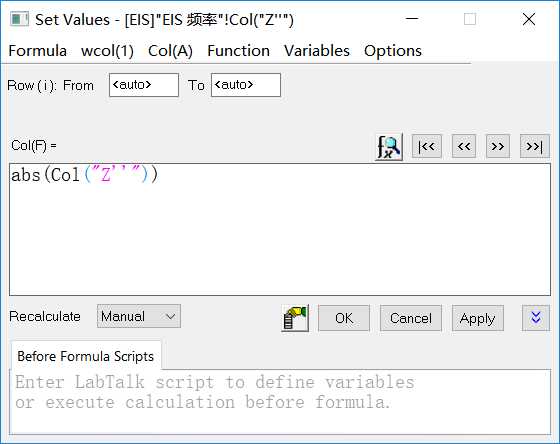

按图中设置函数公式后，点击Apply后Z’’值即变为值，点击OK，完成设置。

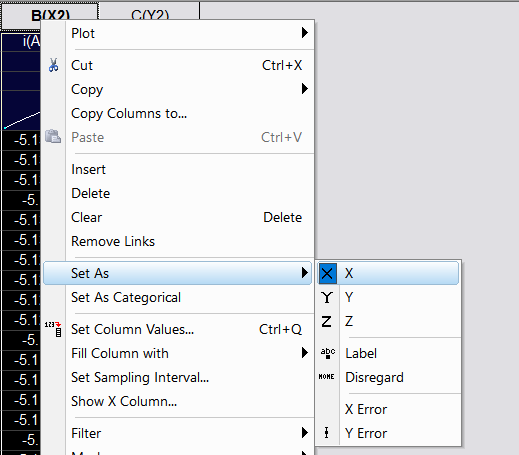

同理，对B栏右键，Set as X.

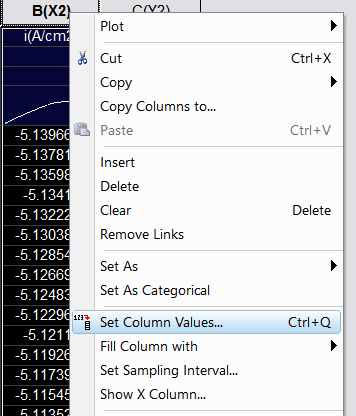

此时需注意，在极化曲线中看到的是E-logi图，因此需对X轴即电流数据轴设置函数公式，将其转化为log数据。右键B栏，选择Set column values.
F(x)→Math→log(x)→abs(x)→Col（B）→Apply→OK

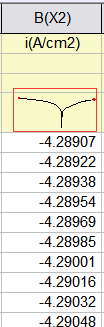

可以看到数据与图形均发生了变化
设定C栏为X轴，G栏为Y轴。

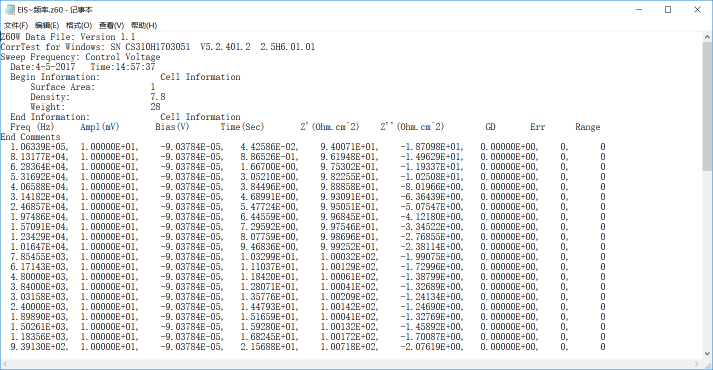

1.1用记事本方式打开原始数据。
,找到.z60后缀的原始数据文件，右键选中文件→打开方式→记事本，即可看到txt格式的数据。
直接复制粘贴数据到Origin是其中一种方式。
1.2直接在Origin中导入数据文件。
1.3设定坐标轴和函数公式。
因阻抗虚部为负值，作图时坐标轴会反向，需要将Z’’取值来作图。
右键Z’’栏选择Set Column Values。
1.4 取Z’,Z’’两栏作图。
2.将极化曲线数据导入Origin作图。
2.1导入数据。
打开Origin，选择Import Single ASCII 并选取需要作图的数据。2.2 设定坐标轴和设置函数公式。

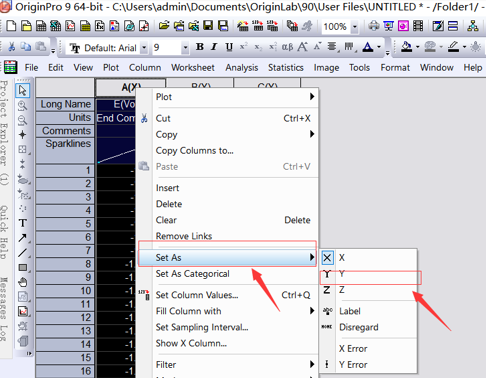

右键A数据栏，在极化曲线中E为Y轴，故选择set as Y.同理，对B栏右键，Set as X.

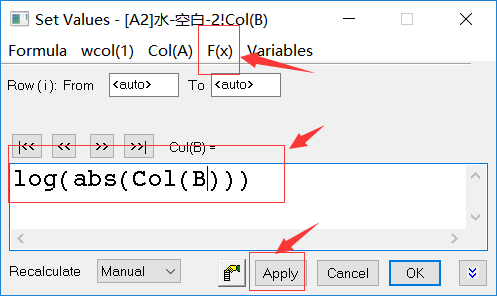

F(x)→Math→log(x)→abs(x)→Col（B）→Apply→OK
可以看到数据与图形均发生了变化

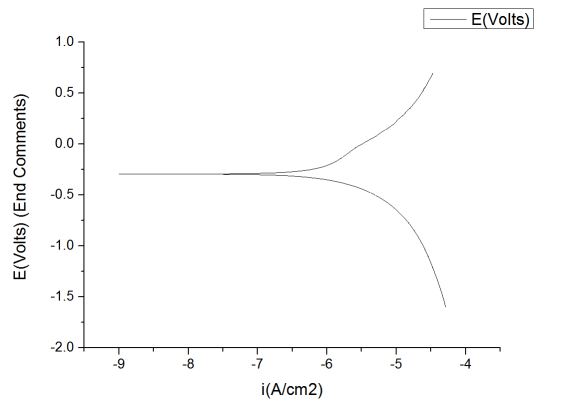

2.3选取AB栏，得到图形。
3.将M-S曲线数据导入Origin作图。
3.1导入数据。
3.2 设定坐标轴和设置函数公式。

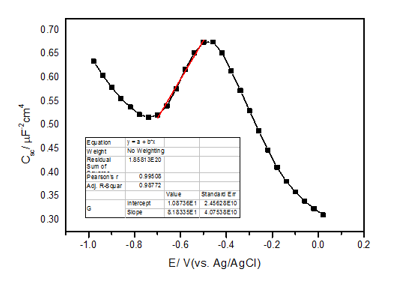

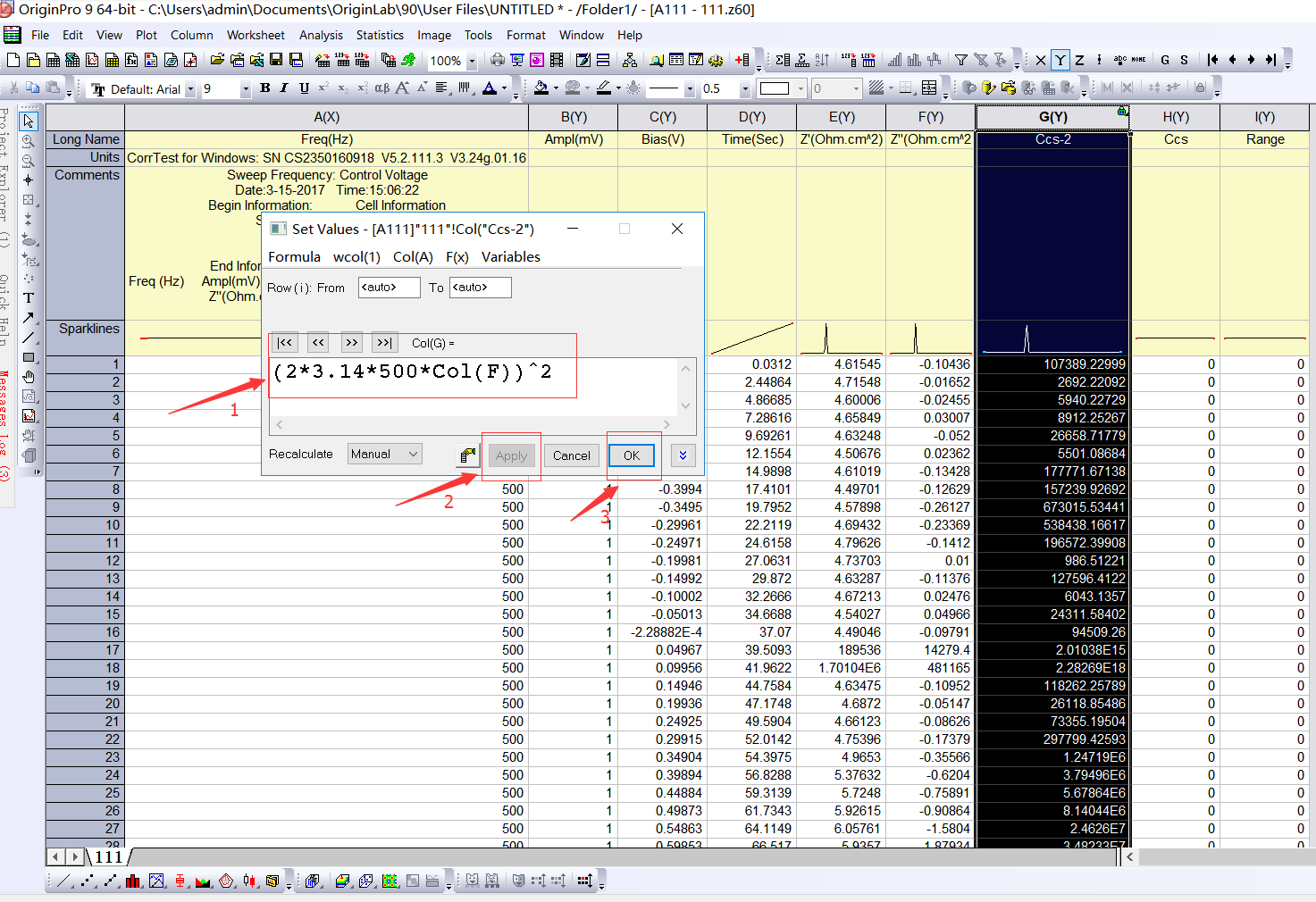

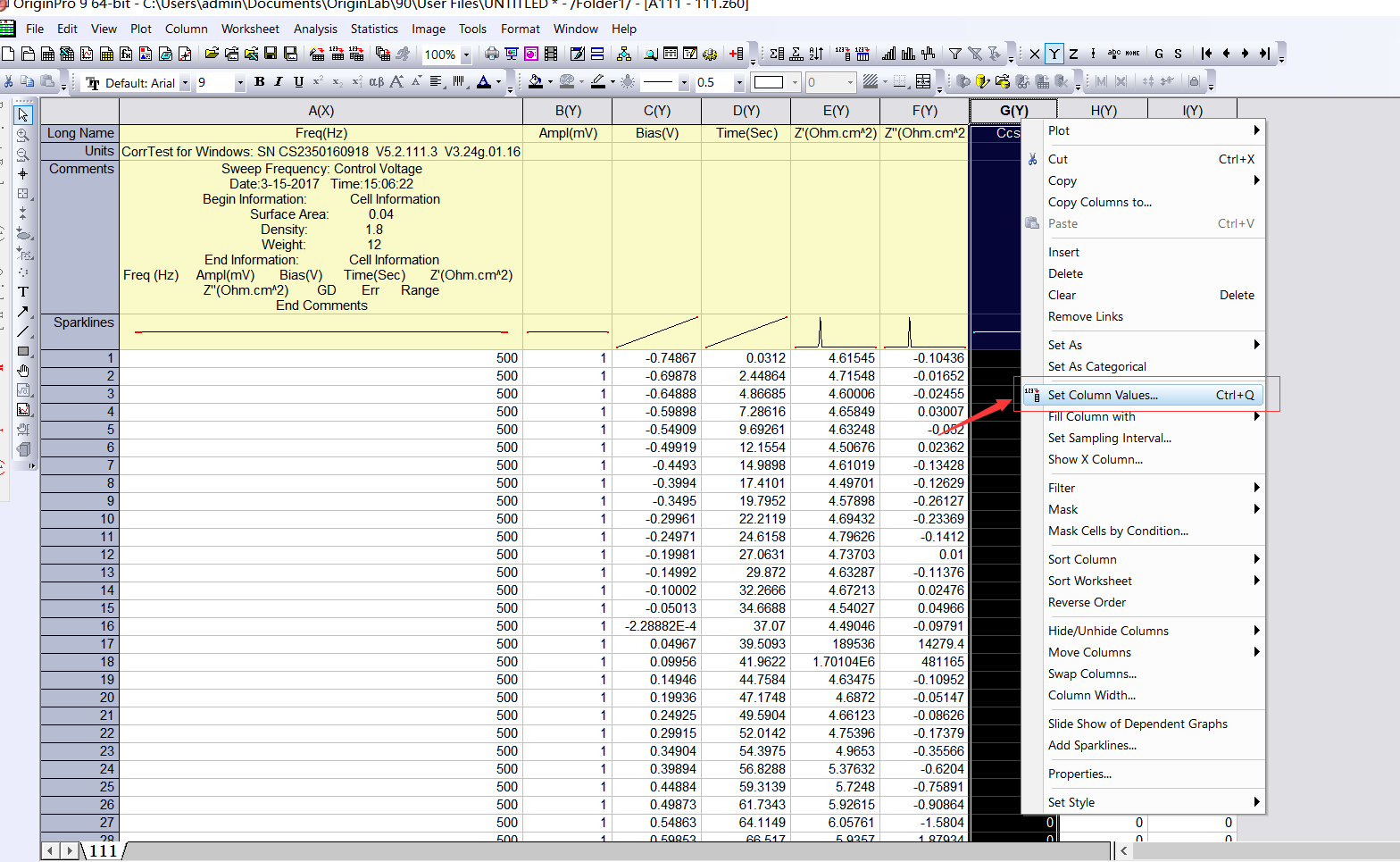

将图中第G列的值设定为Csc-2，即(2πfZ’’)2。3．3 选择C栏和G栏，得到图形。
CS Studio软件工具栏中有M-S曲线分析功能，也可直接计算。
