一. CS单通道系列电化学工作站安装

1. 将USB数据线一端插入电脑USB端口，另一端插入电化学工作站后面板的USB端口。

2. 将装有刻盘文件的U盘插入电脑USB口，内容如下图1.1所示，软件仅适用于win10及以上系统电脑，进入“CS Studio6 Software”文件夹，双击“Setup.exe”文件运行，如下图1.2所示。

图1.1 安装U盘中内容

图1.2 安装程序界面图

3. 首先点击“安装设备驱动”，安装驱动过程中直接点击“下一步”，按照自动指引即可完成安装。正确安装驱动程序后，按下仪器前面板右侧开关电源建，开机，进入到设备管理器中“端口(COM和LPT)”下应出现“STMicroelectronics Virtual COM Port (COM x)”，“COM x”即为驱动虚拟的COM端口号，如图1.3所示：

图1.3  USB驱动正确安装后设备管理器端口

4. 点击“安装运行环境”安装.net 3.5安装环境，如果电脑已经安装过，会提示“环境检测通过，您无需再次安装”。如果电脑没有安装，按照提示安装完成即可。

图1.4 运行环境安装成功

5. 点击“安装CS Studio6”测试软件，CS Studio软件将安装在用户指定的硬盘目录中，并在桌面创建两个快捷方式“CS Studio6”以及“CS Analysis”（如下图）。安装完成后退出安装程序。

图1.5 CS Studio测试软件及分析软件图标

6. 打开仪器前面板电源开关，再运行“CS Studio6”程序，软件左上方出现仪器型号、序列号，说明仪器与电脑连接成功，仪器即可正常工作。为保证仪器稳定工作，请确保交流电源可靠接地，请将接地线香蕉插头端插入仪器后面板接地口，鳄鱼夹端与实验室接地处相接。

图1.6 软件连接上仪器，显示型号序列号

7. 如果测试过程中出现通讯故障，请重启电化学工作站，再次运行软件即可。

8. 如要卸载CS Studio软件，请从“控制面板”→“程序”→“程序和功能”中卸载。

二. CS多通道系列电化学工作站安装

当工作站的通道数≥2时，按照以下步骤安装：将装有刻盘文件的U盘插入电脑USB口，内容如下图2.1所示，软件仅适用于win10及以上系统电脑，进入“CS Studio6 Software”文件夹，双击“Setup.exe”文件运行，如下图2.2所示。

图2.1 安装U盘中内容

图2.2 安装程序界面图

2. 由于是网线连接的，不需要安装设备驱动，可跳过此步骤。

3. 点击“安装运行环境”安装.net 3.5安装环境，如果电脑已经安装过，会提示“环境检测通过，您无需再次安装”。如果电脑没有安装，按照提示安装完成即可。

图2.3 运行环境安装成功

4. 点击“安装CS Studio6”测试软件，CS Studio软件将安装在用户指定的硬盘目录中，并在桌面创建两个快捷方式“CS Studio6”以及“CS Analysis”（如下图）。安装完成后退出安装程序。

图2.4 CS Studio测试软件及分析软件图标

5. 将网线一端插入电脑网口，另一端插入电化学工作站后面板的网口。

6. 打开工作站电源，再设置电脑IP。

电脑系统配置具体过程如下：

第一步：打开电脑的“控制面板”依次点击“网络和Internet”--“网络和共享中心”--“更改适配器设置”

第二步：网线连接正常并且仪器开机后，网络连接界面会出现新的以太网，右键鼠标，点击“属性”；

第三步：依次点击“Internet协议版本4（TCP/IPv4）”、“属性”，打开IP配置界面；按如下图填写IP地址，点击确定；

第四步：以管理员身份运行CS Studio测试软件，点击菜单系统设置--通讯设置，选择“网口”方式，“IP地址”显示框会出现设备IP地址，如下图所示，点击确定即可。

第五步：设备与软件连接成功，如下图所示。

8. 先开仪器前面板电源开关，再运行程序，仪器即可正常工作。为保证仪器稳定工作，请确保交流电源可靠接地，请将接地线香蕉插头端插入仪器后面板接地口，接地线鳄鱼夹端与实验室接地处相接。

9. 如果测试过程中出现通讯故障，请重启电化学工作站，再次运行软件即可。

10. 如要卸载CS Studio软件，请从“控制面板”→“程序”→“程序和功能”中卸载。

三. 电极电缆线连接方法

三电极体系包括工作电极（WE，如果有白色（SEN）夹子，白色夹子需与绿色夹子夹在一起）、参比电极（RE）、辅助电极（CE），将工作电极、参比电极、辅助电极插入电解池内，常规三电极电解池如图3.1所示。

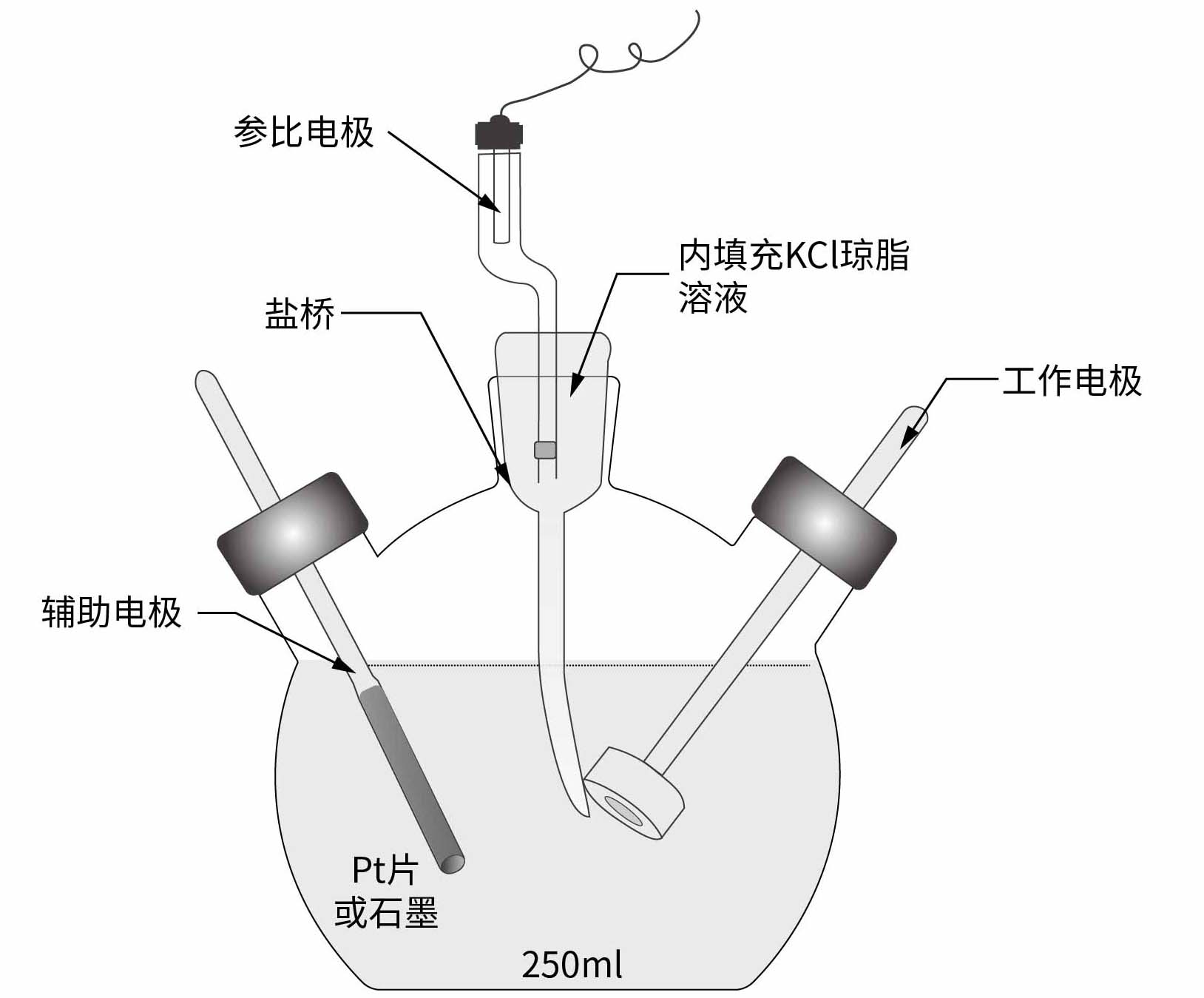

图3.1常规电解池与电极的连接示意图

电化学工作站电极线连接方法：

三电极体系：绿色电极夹（WE）接工作电极；红色电极夹（CE）接辅助电极；黄色电极夹（RE）接参比电极，黑色GND线和黑色shield线不接。如果软件上的开路电位显示值合理，则表示电解池体系正常。电极电缆线上有白色电极夹Sense线（SEN）的，必须将SEN与WE一起接在工作电极上。

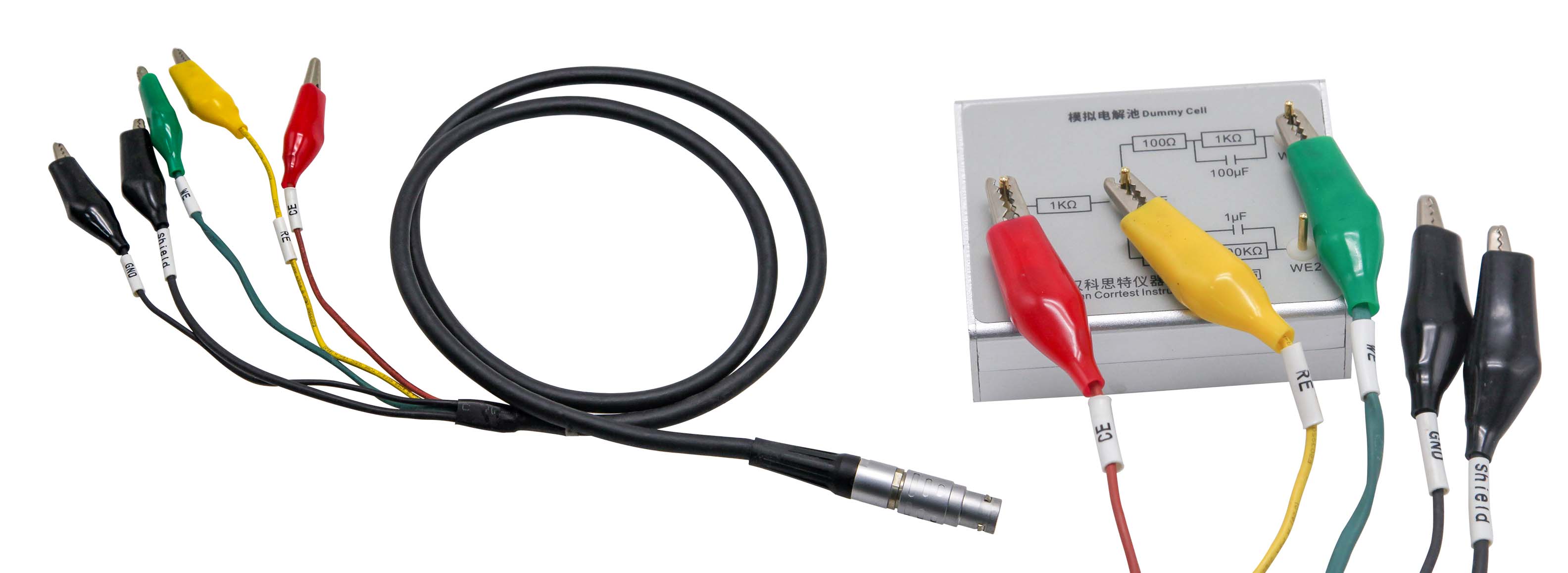

图3.2 不含SEN电极夹时电极电缆线连接方法

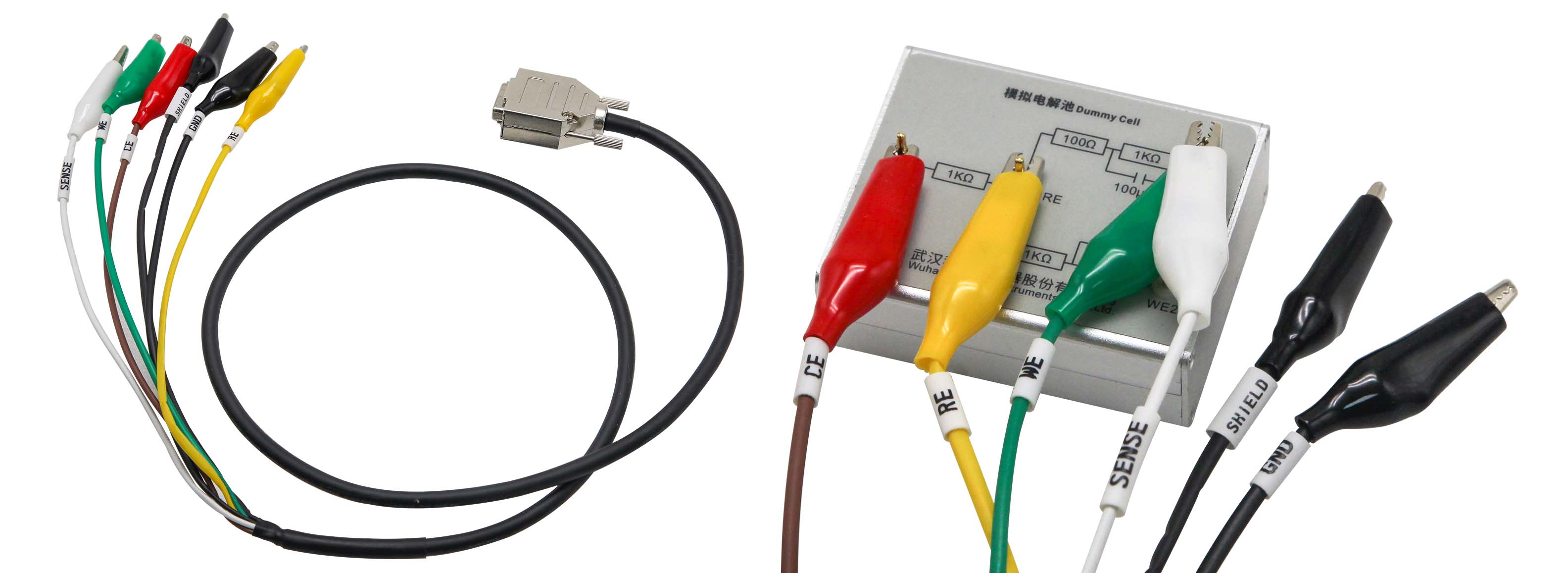

图3.3 含有SEN电极夹时电极电缆线连接方法

黑色电极夹应用于：1）测电化学噪声或者电偶腐蚀，绿色接WEI，黑色GND线接WEⅡ，黄色接参比电极，红色不接。2）体系如果需要接地或者接屏蔽箱，黑色GND线和黑色shield线一起接地或者接屏蔽箱。

两电极体系测试：绿色电极夹（WE）接工作电极或者正极，红色电极夹（CE）和黄色电极夹（RE）一起接另外一个电极或者负极，黑色GND线和黑色shield线不接。电极电缆线上有白色电极夹Sense线（SE）的，必须将SEN与WE一起接在工作电极上。
