超级电容器材料三电极与两电极制样与测试

来源：科思特仪器发布时间：2017-08-21 浏览人次：0

一、三电极体系

1. 材料准备：超级电容器材料粉末样品、聚四氟乙烯乳液、导电剂（乙炔黑）、粘结剂、参比电极、对电极、泡沫镍、电解池、电解液。

2. 制备过程：称取样品粉末、聚四氟乳液、导电剂、粘结剂加入小烧杯混合均匀，反复搅拌成膏状，放入到80℃的烘箱中烘到半干状态，放到压片机上压成150~300μm薄片，裁成1cm²的电极片，放入120℃烘箱中干燥。将干燥后的电极片用液压机在10MPa下压在泡沫镍上，作为工作电极使用。

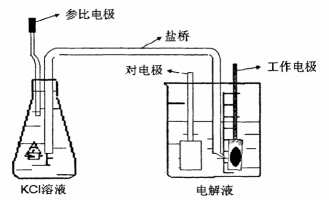

图1. 三电极测试体系

二、两电极体系（纽扣电池）

1. 材料准备：粉末样品、聚四氟乙烯乳液、导电剂、粘结剂、铜箔、隔膜、电解液、纽扣电池外壳、垫片。

2. 制备过程：

（1）与三电极制样过程类似，称取粉末样品，聚四氟乙烯乳液、粘结剂和导电剂一起混合搅拌，形成浆料。在平板玻璃上铺上铜箔，将浆料倒在铜箔上，用带有铝带的玻璃棒迅速拉浆，尽量平整稳固，使浆料平整的铺在铜箔上。将涂好的电极材料放入80℃烘箱中烘干，烘干后用打孔器打孔。用镊子取下电极片，称重，选取质量相近的10片左右备用。

（2）将电极材料、隔膜、电解液、纽扣电池外壳等放入到手套箱中，组装顺序依次是：锂电池外壳、垫片、电极片、电解液、隔膜、电解液、电极片、垫片、锂电池外壳，用封口机封口。最后注意电极片、垫片等都要放到正中间，避免短路。

三、测试方法

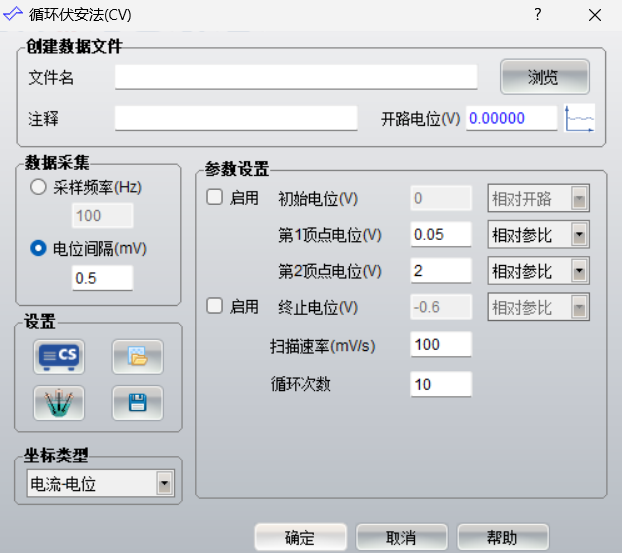

1.线性循环伏安法
在电化学工作站测试方法中选择线性循环伏安，输入电位扫描范围、扫描速率、循环次数，即可开始测试。
